Анализ зерна в сталях и сплавах

Компания SIAMS более 15 лет специализируется на разработке автоматизированных систем анализа изображений для различных областей науки и промышленности.

Для металлургии SIAMS разрабатывает и внедряет программно-аппаратные комплексы для автоматизации металлографических исследований и контроля качества черных и цветных металлов в ЦЗЛ и других аналитических лабораториях.

Разработки

Компания СИАМС предлагает большой набор решений для металлографических лабораторий:  www.siams.com

К их числу можно отнести:

Промышленный программно-аппаратный комплекс анализа изображений SIAMS 700





В состав SIAMS700 входят:

  • Компьютер
  • Камера
  • Микроскоп
  • Принтер отчетов
  • Контейнер для образцов

Анализатор фрагментов микроструктуры твердых тел SIAMS 700 выпускается по ТУ 4317-001-12285114-2004.

Включен в реестр средств измерений за №27438-04. Сертификат Госстандарта RU.C.31.005.A №18352, методика поверки утверждена в Госстандарте.

Назначение комплекса

Анализатор фрагментов микроструктуры твердых тел SIAMS 700 на базе управляющей программы SIAMS Photolab реализует современные технологии автоматизированного анализа цифровых изображений микроструктуры металлов и сплавов.

Комплекс обеспечивает определение количественных характеристик и микроструктур материалов, статистический анализ и отчеты по результатам исследования, формирование атласов цифровых изображений и протоколов исследований материалов.

Система содержит готовые специализированные решения автоматизированного анализа изображений для типовых задач материаловедения.

Решения поставляются дополнительно к программной платформе SIAMS Photolab.

Ниже рассмотрены решения, позволяющие быстро и эффективно производить анализ зерна в сталях и сплавах:

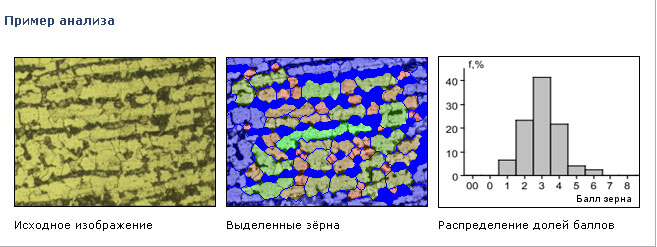

Величина зерна в сталях и сплавах. ГОСТ 5639

Назначение

Анализ величины зерна в сталях и сплавах.

Может использоваться для одно- и двухфазных структур, для равноосных и неравноосных зерен.

Процедура анализа

Зёренная структура стали относится к классу "паркетных" - светлые зёрна одинаковой яркости, разделённые тёмными границами, заполняющие изображение полностью (образующие сплошной "паркет").

Границы зёрен выделяются по яркости. С помощью специальных функций проводится восстановление разорванных фрагментов границ. Измерения проводятся методом подсчета зерен в соответствии с ГОСТ 5639.

Получаемые параметры

  • общая площадь анализа, кв.мм.
  • число зерен
  • средняя площадь зерна, кв.мкм
  • площадь наибольшего зерна, кв.мкм
  • балл зерна по ГОСТ 5639 (максимальный, минимальный, средний и балл наибольшего зерна, балл зерна по наибольшей доле)
  • минимальный, максимальный и средний размеры зерен, мкм
  • гистограмма распределения долей баллов
  • гистограмма распределения размеров зерен

Варианты исполнения методики:

  • Для однородной структуры зерен, т.е. для структуры с одномодальным распределением зерен по размерам (например, нормальное, логнормальное)
  • Для разнозернистой структуры зёрен, т.е. для структуры с произвольным видом распределения зерен по размерам (например, есть отклонения от одномодального распределения; или есть отдельные крупные зерна на фоне мелких зерен, или широкий диапазон размеров зерен, или бимодальное распределение зерен по размерам). В дополнение к описанным выше параметрам рассчитываются характеристики разнозернистости: % площади мелких зерен, балл  мелких зерен, % площади крупных зерен,
    балл  крупных зерен
  • Для двойниковых зерен

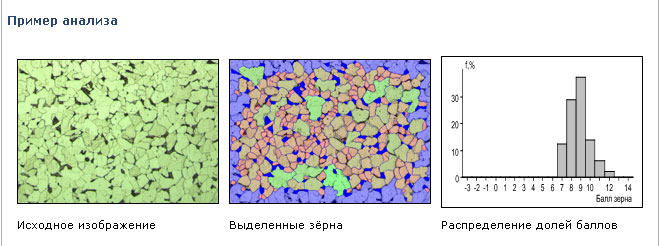

Величина зерна в сталях и сплавах.  ASTM E112, ASTME1382

Назначение

Анализ величины зерна в сталях и сплавах. Может использоваться для одно- и двухфазных структур, для равноосных и неравноосных зерен.

Процедура анализа

Границы зёрен - тёмные на светлом фоне выделяются по яркости. В приведённом ниже примере кроме зёрен феррита имеются также зёрна перлита (двухфазная структура), которые при анализе зёрен не учитываются.

Выделение зёрен перлита производится по яркости. С помощью специальных функций проводится восстановление разорванных фрагментов границ. Измерения проводятся в соответствии с ASTM E112, ASTME1382.

Получаемые параметры

  • общая площадь анализа, кв.мм.
  • число зерен
  • средняя площадь зерна, кв.мкм
  • площадь наибольшего зерна, кв.мкм
  • балл зерна по ASTM E112, ASTME1382 (максимальный, минимальный, средний и балл наибольшего зерна, балл зерна по наибольшей доле)
  • минимальный, максимальный и средний размеры зерен, мкм
  • гистограмма распределения долей баллов
  • гистограмма распределения размеров зерен

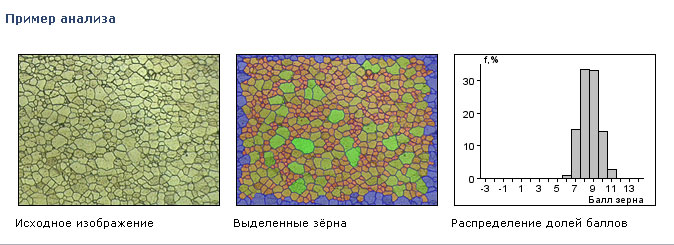

Величина зерна в сталях и сплавах. DIN 50601

Назначение

Анализ величины зерна в сталях и сплавах. Может использоваться для одно- и двухфазных структур, для равноосных и неравноосных зерен.

Процедура анализа

Границы зёрен - тёмные на светлом фоне выделяются по яркости. В приведённом ниже примере кроме зёрен феррита имеются также зёрна перлита (двухфазная структура), которые при анализе зёрен не учитываются. Выделение зёрен перлита производится по яркости. С помощью специальных функций проводится восстановление разорванных фрагментов границ. Измерения проводятся в соответствии с DIN 50601.

Получаемые параметры

  • общая площадь анализа, кв.мм.
  • число зерен
  • средняя площадь зерна, кв.мкм
  • площадь наибольшего зерна, кв.мкм
  • балл зерна по DIN 50601 (максимальный, минимальный, средний и балл наибольшего зерна, балл зерна по наибольшей доле)
  • минимальный, максимальный и средний размеры зерен, мкм
  • гистограмма распределения долей баллов
  • гистограмма распределения размеров зерен

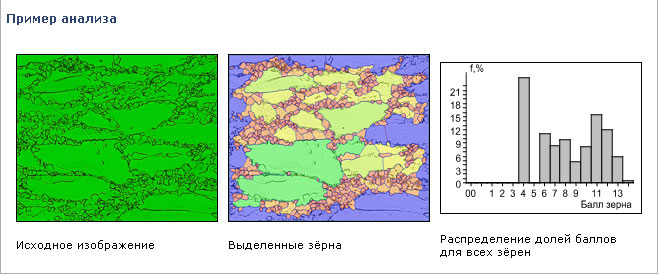

Величина зерна в сталях и сплавах для разнозернистой структуры. ASTM E 1181

Назначение

Анализ величины зерна в сталях и сплавах с разнозернистой структурой.

Процедура анализа

Зёренная структура стали относится к классу "паркетных" - светлые зёрна одинаковой яркости, разделённые тёмными границами, заполняющие изображение полностью (образующие сплошной "паркет").

Границы зёрен выделяются по яркости. С помощью специальных функций проводится восстановление разорванных фрагментов границ. Измерения проводятся в соответствии с ASTM E 1181. Исходя из размеров зёрен выделяется крупнозернистая и мелкозернистая структуры. Анализ проводится как для всего изображения в целом, так и для каждого вида зёренной структуры.

Получаемые параметры

  • общая площадь анализа, кв.мм.
  • площадь наибольшего зерна, кв.мкм
  • балл наибольшего зерна

отдельно для всего изображения, для крупнозернистой структуры и для мелкозернистой структуры определяются следующие параметры:

  • число зерен
  • средняя площадь зерна, кв.мкм
  • доля площади зёренной структуры
  • балл зерна по ASTM E 1181 (максимальный, минимальный, средний, балл зерна по наибольшей доле)
  • минимальный, максимальный и средний размеры зерен, мкм
  • гистограмма распределения долей баллов
  • гистограмма распределения размеров зерен

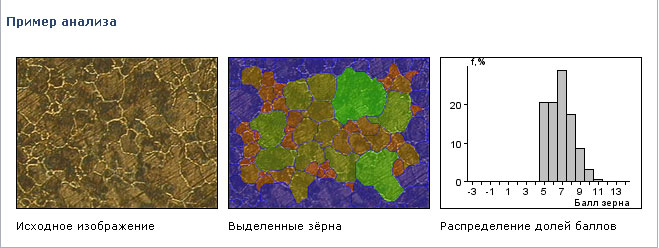

Величина действительного зерна аустенита. ГОСТ 5639, ASTM E112, DIN 50601

Назначение

Анализ величины действительного аустенитного зерна, выявленного стандартной технологической пробой.

Процедура анализа

Границы зёрен - светлые на тёмном фоне, выделяются по яркости. Для восстановления непротравленных фрагментов границ используется алгоритм гранулометрической реконструкции. Измерения проводятся в соответствии с ГОСТ 5639, ASTM E112, DIN 50601.

Получаемые параметры

  • общая площадь анализа, кв.мм.
  • число зерен
  • средняя площадь зерна, кв.мкм
  • площадь наибольшего зерна, кв.мкм
  • балл зерна по ГОСТ 5639, ASTM E112, DIN 50601 (максимальный, минимальный, средний и балл наибольшего зерна, балл зерна по наибольшей доле)
  • минимальный, максимальный и средний размеры зерен, мкм
  • гистограмма распределения долей баллов
  • гистограмма распределения размеров зерен

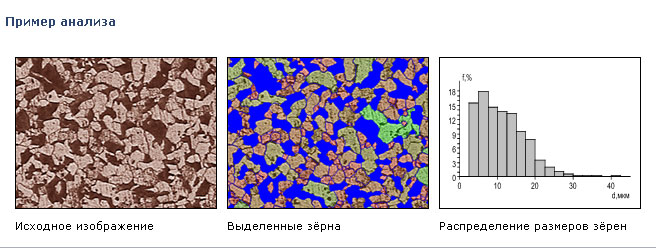

Величина зерна в горячекатаной стали. ГОСТ 5639, ASTM E112, DIN 50601

Назначение

Анализ величины ферритного зерна в горячекатаной стали.

Процедура анализа

Границы зёрен - тёмные на светлом фоне выделяются по яркости. Кроме зёрен феррита имеются также зёрна перлита, которые при анализе зёрен не учитываются. Выделение зёрен перлита производится по яркости. С помощью специальных функций проводится восстановление разорванных фрагментов границ. Измерения проводятся в соответствии с ГОСТ 5639, ASTM E112, DIN 50601.

Получаемые параметры

  • общая площадь анализа, кв.мм.
  • число зерен
  • средняя площадь зерна, кв.мкм
  • площадь наибольшего зерна, кв.мкм
  • балл зерна по ГОСТ 5639, ASTM E112, DIN 50601 (максимальный, минимальный, средний и балл наибольшего зерна, балл зерна по наибольшей доле)
  • минимальный, максимальный и средний размеры зерен, мкм
  • гистограмма распределения долей баллов
  • гистограмма распределения размеров зерен

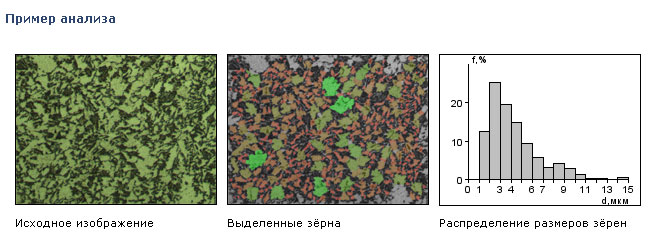

Величина зерна в стали с двойной термообработкой. ГОСТ 5639, ASTM E112, DIN 50601

Назначение

Анализ величины зерна феррита в стали с двойной термообработкой.

Процедура анализа

Границы зёрен - тёмные на светлом фоне выделяются по яркости. Кроме зёрен феррита имеются также зёрна перлита, которые при анализе зёрен не учитываются. Выделение зёрен перлита производится по яркости. С помощью специальных функций проводится восстановление разорванных фрагментов границ. Измерения проводятся в соответствии с ГОСТ 5639, ASTM E112, DIN 50601.

Получаемые параметры

  • общая площадь анализа, кв.мм.
  • число зерен
  • средняя площадь зерна, кв.мкм
  • площадь наибольшего зерна, кв.мкм
  • балл зерна по ГОСТ 5639, ASTM E112, DIN 50601 (максимальный, минимальный, средний и балл наибольшего зерна, балл зерна по наибольшей доле)
  • минимальный, максимальный и средний размеры зерен, мкм
  • гистограмма распределения долей баллов
  • гистограмма распределения размеров зерен

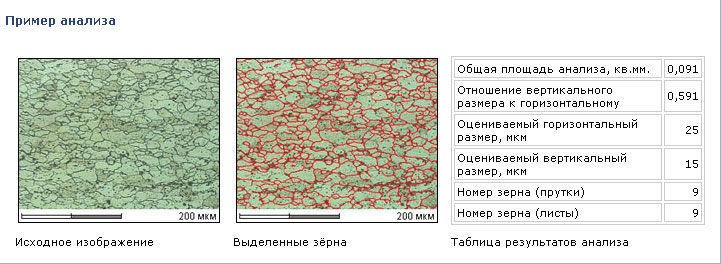

Степень анизотропии зерна. ГОСТ 5639

Назначение

Определение степени анизотропии зерна после деформации.

Процедура анализа

Границы зёрен выделяются по яркости. Определяется отношение среднего поперечного размера зерна к среднему продольному размеру. Определение размеров зёрен производится методом секущих (вертикальных и горизонтальных соответственно).

Получаемые параметры:

  • общая площадь анализа, кв.мм.
  • отношение вертикального размера к горизонтальному
  • оцениваемый вертикальный размер, мкм
  • оцениваемый горизонтальный размер, мкм
  • номер зерна (прутки)
  • номер зерна (листы)





Контакты:

Адрес: Россия, 620049, Екатеринбург, ул. Лобачевского, 1

Тел./ Факс: (343) 379-00-34, 379-00-35;  E-mail: info@siams.com

Технический директор: Яковлев Юрий Ренгольдович
